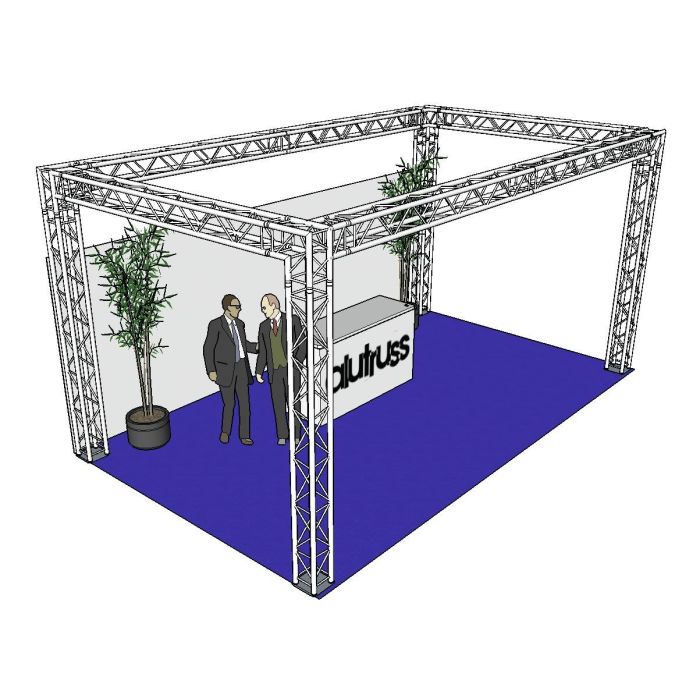

ALUTRUSS Truss set QUADLOCK 6082 rectangle 7x4x3.5m (WxDxH)

ALUTRUSS Truss set QUADLOCK 6082 rectangle 7x4x3.5m (WxDxH)

60306520 ALUTRUSS QUADLOCK 6082-3000 4-voudige kruisbalk
QUADLOCK 6082 4-punts truss-systeem
QUADLOCK 6082 is een 4-punts truss-systeem gemaakt van aluminium. De afzonderlijke elementen zijn verbonden via vier kegels, draaipunten en pennen. QUADLOCK 6082 is gemaakt van EN-AW 6082 T6 (AlMgSi1 T6) -legering voor nog hogere belastingen.

Het voordeel van het conische verbindingssysteem is dat de kegels volledig in de hoofdakkoorden passen, zodat de hoogste belastingscapaciteit wordt gegarandeerd. Het Quick-Lock-systeem maakt een snelle, efficiënte en uiterst esthetische montage mogelijk wanneer de trussconstructies vaak worden geassembleerd en gedemonteerd.

De vier hoofdakkoorden zijn gemaakt van 50 mm aluminium buis met een wanddikte van 2 mm en bieden een goede relatie tussen sterkte en gewicht. De beugels hebben een diameter van 16 mm met een wanddikte van 2 mm en laten voldoende ruimte over voor het installeren van koppelingen, haken en klemmen.

Met 290 mm buitenafmetingen is QUADLOCK QQTR een stabiel truss-systeem voor hogere belastingen en verlengde duurzaamheid. Dit systeem is hoofdzakelijk ontworpen voor intensief gebruik in podiuminstallaties, eerlijke installaties, evenementinstallaties maar ook voor permanente installaties in discotheken en theaters.

Het gepolijste oppervlak maakt dit universele systeem tot een echte eyecatcher. Door zijn brede reeks standaard systeemlengtes, hoeken en accessoires is dit systeem zeer veelzijdig en biedt het onbeperkte ontwerpmogelijkheden.

De productie van dit truss-systeem wordt TUV-gemonitord. De laadtafel als berekeningsbasis kan worden gedownload van internet voordat u het product koopt!

Let op: dit truss-systeem mag nooit worden gecombineerd met andere systemen!

60306565 ALUTRUSS QUADLOCK 6082L-30 3-kantige hoek 90 °
QUADLOCK 6082 4-punts truss-systeem
QUADLOCK 6082 is een 4-punts truss-systeem gemaakt van aluminium. De afzonderlijke elementen zijn verbonden via vier kegels, draaipunten en pennen. QUADLOCK 6082 is gemaakt van EN-AW 6082 T6 (AlMgSi1 T6) -legering voor nog hogere belastingen.

Het voordeel van het conische verbindingssysteem is dat de kegels volledig in de hoofdakkoorden passen, zodat de hoogste belastingscapaciteit wordt gegarandeerd. Het Quick-Lock-systeem maakt een snelle, efficiënte en uiterst esthetische montage mogelijk wanneer de trussconstructies vaak worden geassembleerd en gedemonteerd.

De vier hoofdakkoorden zijn gemaakt van 50 mm aluminium buis met een wanddikte van 2 mm en bieden een goede relatie tussen sterkte en gewicht. De beugels hebben een diameter van 16 mm met een wanddikte van 2 mm en laten voldoende ruimte over voor het installeren van koppelingen, haken en klemmen.

Met 290 mm buitenafmetingen is QUADLOCK QQTR een stabiel truss-systeem voor hogere belastingen en verlengde duurzaamheid. Dit systeem is hoofdzakelijk ontworpen voor intensief gebruik in podiuminstallaties, eerlijke installaties, evenementinstallaties maar ook voor permanente installaties in discotheken en theaters.

Het gepolijste oppervlak maakt dit universele systeem tot een echte eyecatcher. Door zijn brede reeks standaard systeemlengtes, hoeken en accessoires is dit systeem zeer veelzijdig en biedt het onbeperkte ontwerpmogelijkheden.

De productie van dit truss-systeem wordt TUV-gemonitord. De laadtafel als berekeningsbasis kan worden gedownload van internet voordat u het product koopt!

Let op: dit truss-systeem mag nooit worden gecombineerd met andere systemen!

Kenmerken
Set bestaande uit:
10x 60306520: ALUTRUSS QUADLOCK 6082-3000 4-voudige kruisbalk
4x 60306565: ALUTRUSS QUADLOCK 6082L-30 3-voudige hoek 90 °
8x 60301900: ALUTRUSS QUICK-LOCK Reserve-draaipen met pen
4x 6030299A: ALUTRUSS QUADLOCK Eindplaat QQGP-mannetje

60306520 ALUTRUSS QUADLOCK 6082-3000 4-voudige kruisbalk

4-punts truss-systeem

Sterke EN-AW 6082-legering voor hoge belastingen
Hoogwaardige aluminium buizen met een diameter van 50 mm
Makkelijke installatie
Laag gewicht
Afstand midden - midden: 240 mm
Voor expositie- en winkelinstallateurs, discotheek- en theaterinstallaties
1 x verbindingsset meegeleverd
Gemaakt in Europa
Trusspipe diameter: 50 mm

60306565 ALUTRUSS QUADLOCK 6082L-30 3-kantige hoek 90 °

4-punts truss-systeem

Sterke EN-AW 6082-legering voor hoge belastingen
Hoogwaardige aluminium buizen met een diameter van 50 mm
Makkelijke installatie
Laag gewicht
Afstand midden - midden: 240 mm
Voor expositie- en winkelinstallateurs, discotheek- en theaterinstallaties
2 x verbindingsset meegeleverd
Gemaakt in Europa
Trusspipe diameter: 50 mm
Hoekhoek: 90 °

60301900 ALUTRUSS QUICK-LOCK Reserve-draaipen met pen

QUICK-LOCK Set

Accessoires voor het robuuste truss-systeem met Quick-Lock
Voor gebruik met TRI / QUAD-systeem
Gemaakt in Europa
Trusspipe diameter: 50 mm

6030299A ALUTRUSS QUADLOCK Eindplaat QQGP-mannetje

Gemaakt in Europa
Trusspipe diameter: 50 mm

Technische specificaties

60306520 ALUTRUSS QUADLOCK 6082-3000 4-voudige kruisbalk
Hoofdakkoorden: 50 x 2 mm
Bretels: 16 x 2 mm
Legering: EN-AW 6082 T6 (AlMgSi1 T6)
Lasmateriaal: AlMg 5
Lastechniek: TIG-lassen
Buitenste afmetingen:
Breedte: 290 mm
Hoogte: 290 mm
Lengte: 3000 mm
Trusspipe: 50 mm x 2 mm
Stut diameter x dikte: 16 x 2 mm
Kleur: Alu gekleurd
Gewicht: 14,2 kg

60306565 ALUTRUSS QUADLOCK 6082L-30 3-kantige hoek 90 °
Trusspipe: 50 mm x 2 mm
Stut diameter x dikte: 16 x 2 mm
Kleur: Alu gekleurd
Gewicht: 5,9 kg

60301900 ALUTRUSS QUICK-LOCK Reserve-draaipen met pen
Kleur: Alu gekleurd
Gewicht: 0,093 kg

6030299A ALUTRUSS QUADLOCK Eindplaat QQGP-mannetje
Kleur: Alu gekleurd
Gewicht: 1,45 kg
