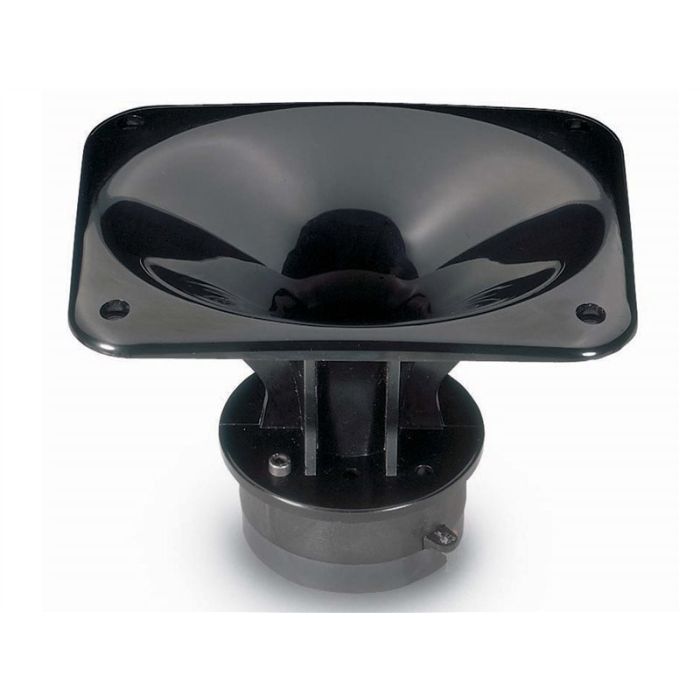

18 Sound XD125 1 inch HF Ferrite Driver / 50W

De XD125 is ontworpen voor 2-weg of 3-weg systemen. Hij levert een ongeëvenaarde combinatie van uitgebreide lineaire frequentierespons en zeer hoge efficiëntie.

De belangrijkste verbetering van de XD125 compressiedriver is de innovatieve diafragma-eenheid gemaakt van speciaal behandeld polyethyleenmateriaal. Dit ontwerp behoudt het minimale resonantiepunt op 1600 Hz, waardoor de frequentierespons in het middengebied wordt uitgebreid ten opzichte van het vorige compressiedrivermodel, de XD120.

Het ontwerp van het diafragma en de polyester ophanging maakt een betere controle mogelijk op het gebied van beweging en mechanische spanningen. Radiale ribben verhogen de stijfheid en voorkomen ongecontroleerde vibratiemodi binnen het bruikbare frequentiebereik.

Een randgewikkelde aluminium spreekspoel, gewikkeld op speciaal behandeld Nomex, maakt de diafragma-eenheid compleet. Dankzij de fysieke eigenschappen vertoont de speciaal behandelde Nomex spreekspoeldrager een 30% hogere trekverlenging bij een bedrijfstemperatuur van 200°C in vergelijking met Kapton.

Deze eigenschap zorgt voor een correcte energieoverdracht naar de dome onder reële werkomstandigheden. Bovendien is de speciaal behandelde Nomex spreekspoeldrager van Eighteen Sound geschikt voor gebruik in omgevingen met een hoger vochtgehalte.

De polypropyleen phase plug is het resultaat van een nauwgezet ontwerpproces. De vorm verzekert de juiste akoestische impedantie van de uitstralende dome, waardoor het vervormingsniveau over een zeer breed frequentiebereik wordt verminderd.

Het uiteindelijke resultaat is een soepele, coherente golfvorm bij de hoorningang, hoge thermische stabiliteit en consistente productiekwaliteit.

De compacte en lichte keramische magneetstructuur is ontworpen om 16 kGauss in de luchtspleet te bereiken.

De XD125 drukgiet polyurethaan schuimhoorn behoudt een constante nominale spreidingshoek van 90° horizontaal x 60° verticaal, en biedt consistente frequentierespons op as en buiten as van 2 kHz tot 16 kHz in het horizontale vlak en van 2,5 kHz tot 16 kHz in het verticale vlak.

De richtkarakteristiek van de hoorn is constant vanaf 2,5 kHz.

Computerondersteunde Finite Element Analyse en uitgebreide testen werden gebruikt om de contouren van de hoorn te optimaliseren.

De hoorn is ontworpen om vrij te zijn van resonanties en trillingen, waardoor maximale sterkte wordt gegarandeerd.

1 inch exit throat
 108 dB SPL 1W/1m average sensitivity
 25,4 mm (1 in) edgewound aluminum voice coil
 50 Watt program power handling
 Low weight, easy mounting and handling structure
 Usable in two way or multiway systems
 90° x 60° coverage Constant directivity pattern
 Unique Eighteen Sound elliptical shape

 The XD125 has been designed for 2 way or 3 way systems. It will deliver an unmatched combination
 of extended linear frequency response and very high efficiency. The major advancement in XD125
 compression driver consists in a new innovative diaphragm assembly made in proprietary treated
 polyethylene material. This design maintains the minimum resonance frequency point value at
 1600Hz, extending the frequency response in the mid region when compared to previous
 compression driver model, the XD120. The design of diaphragm and surround in polyester material
 allows better control in terms of movement and mechanical stress. Radial ribs increase stiffness
 avoiding uncontrolled vibration modes in the usable frequency range. An edge-wound aluminum voice
 coil, wounded on proprietary treated Nomex, completes diaphragm assembly. Proprietary treated
 Nomex former, thanks to its physical properties, shows 30% higher value of tensile elongation at
 working operative temperature(200°C) when compared to Kapton. This plus is capable to keep
 properly energy transfer control to the dome in real working conditions. Moreover, Eighteen Sound
 voice coil proprietary Nomex former is suitable to work also in environments with higher moisture
 contents. The polypropylene phase plug is the result of a meticulous design exercise. Its shape
 assures the correct acoustic impedance of the radiating dome, reducing distortion levels across a
 very wide range of frequency. Final result is a smooth coherent wavefront in the horn entrance, high
 thermal stability and manufacturing consistency. The compact and lightweight ceramic magnet
 assembly has been designed to obtain 16KGauss in the gap. The XD125 pressure die-cast
 polyurethane foam horn maintains constant nominal 90° Horizontal x 60° Vertical pattern control,
 providing consistent on-axis and off-axis frequency response from 2kHz to 16kHz in the horizontal
 plane and from 2,5kHz to 16 kHz in the vertical plane. Horn directivity is constant from 2,5kHz.
 Computer Aided Finite Element Analysis and extensive testing were used to obtain the horn
 contours. Horn is designed to be free of resonance and vibrations assuring maximum strength.
