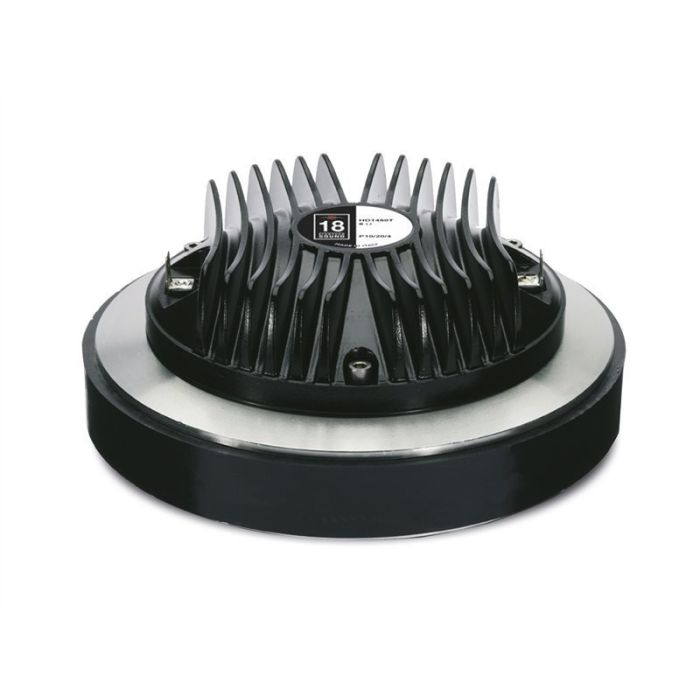

18 Sound HD1480T 1.4 inch HF Ferrite Driver / 200W 8 ohm

De HD1480T 1.4-inch uitgang hoge frequentie compressiedriver is ontworpen voor gebruik in hoogwaardige geïnstalleerde audiosystemen, waarbij gewicht geen doorslaggevende factor is.

De motorstructuur, voorzien van een nauwkeurig afgestemde phase plug met 3 cirkelvormige sleuven en een koperen ring op het poolstuk, vermindert inductantie-effecten en vervorming.

Vier luchtkanalen in de bovenplaat zijn ontworpen als een laadkamer voor het diafragma, wat zorgt voor verbeterde vervormings- en responswaarden in het middengebied.

De HD1480T diafragma-eenheid bestaat uit een titanium koepel die is vastgezet aan een speciaal behandelde polyester ophanging.

Deze constructie is ontworpen om lage resonantie te behouden en verlaagt het minimale overgangspunt tot 1,2 kHz.

Dankzij zijn fysieke eigenschappen vertoont de speciaal behandelde Nomex spoeldrager een 30% hogere trekverlenging bij een werktemperatuur van 200°C in vergelijking met Kapton.

Deze eigenschap zorgt voor een gecontroleerde energieoverdracht van de spreekspoel naar de koepel onder reële werkomstandigheden.

Bovendien is dit materiaal ook geschikt voor gebruik in omgevingen met een hoge luchtvochtigheid.

De krachtige keramische magneetstructuur van de HD1480T is ontworpen om 16 kGauss in de luchtspleet te bereiken.

Uitstekende warmteafvoer en thermische uitwisseling worden gegarandeerd door het directe contact tussen de magneetstructuur en het gegoten aluminium koellichaam, wat leidt tot een lagere vermogenscompressie.

 109 dB SPL 1W / 1m average sensitivity
 1.4 inch exit throat
 3 inch edgewound aluminum voice coil
 200W program power handling
 Polyethilene - Titanium diaphragm assembly
 Copper shorting ring on pole pieces
 Available also in 2" exit version
 The HD1480T 1.4 inch exit high frequency compression driver has been designed for use in high
 quality installed audio systems, where weight is not the key issue. The motor structure, throughout
 the precisely coherent phase plug with 3 circumferential slots and copper ring on the pole piece,
 reduces inductance effects and distortion. Four top plate air ducts have been designed to act as a
 loading chamber for the diaphragm, implementing mid band distortion and response figures. The
 HD1480T diaphragm assembly is composed of a titanium dome sandwiched to a proprietary treated
 polyester suspension unit. It has been designed to maintain low resonance, lowering the minimum
 crossover point value at 1,2kHz. Thanks to its physical properties, the proprietary treated Nomex
 former has a 30% higher value of tensile elongation at a working operative temperature (200°C)
 when compared to Kapton. This feature enables proper energy transfer control from the voice coil to
 the dome in real working conditions. Moreover, this proprietary former material is also suitable to for
 use in higher moisture content environments. The HD1480T powerful ceramic magnet assembly has
 been designed to obtain 16KGauss in the gap. Excellent heat dissipation and thermal exchange are
 guaranteed by the direct contact between the magnetic structure and the diecast aluminum
 heatsink which leads to a lower power compression value

 SPECIFICATIONS1
 Throat Diameter
 Nominal Impedance
 Minimum Impedance
 Nominal Power Handling2
 Continuous Power Handling3
 Sensitivity4
 Frequency Range
 Recommended Crossover5
 Voice Coil Diameter
 Winding Material
 Diaphragm Material
 Flux Density
 Magnet Material
 35 mm (1.4 in)
 8 Ω
 8.0 Ω
 100 W
 200 W
 109.0 dB
 0.5 - 20.0 kHz
 0.8 kHz
 75 mm (3.0 in)
 Aluminum
 Titanium - Pen
 1.8 T
 Ferrite
 MOUNTING AND SHIPPING INFO
 Overall Diameter
 Depth
 Net Weight
 Shipping Weight
 Shipping Box
 169 mm (6.65 in)
 75 mm (2.95 in)
 5.3 kg (11.68 lb)
 5.4 kg (11.9 lb)
 185x170x85 mm (7.28x6.69x3.35 in)
 1. Driver mounted on Eighteen Sound XR1464C horn
 2. 2 hour test made with continuous pink noise signal within the range from the recommended crossover
 frequency to 20 kHz. Power calculated on rated nominal impedance.
 3. Power on Continuous Program is defined as 3 dB greater than the Nominal rating.
 4. Applied RMS Voltage is set to 2.83 V for 8 ohms Nominal Impedance.
 5. 12 dB/oct. or higher slope high-pass filter
