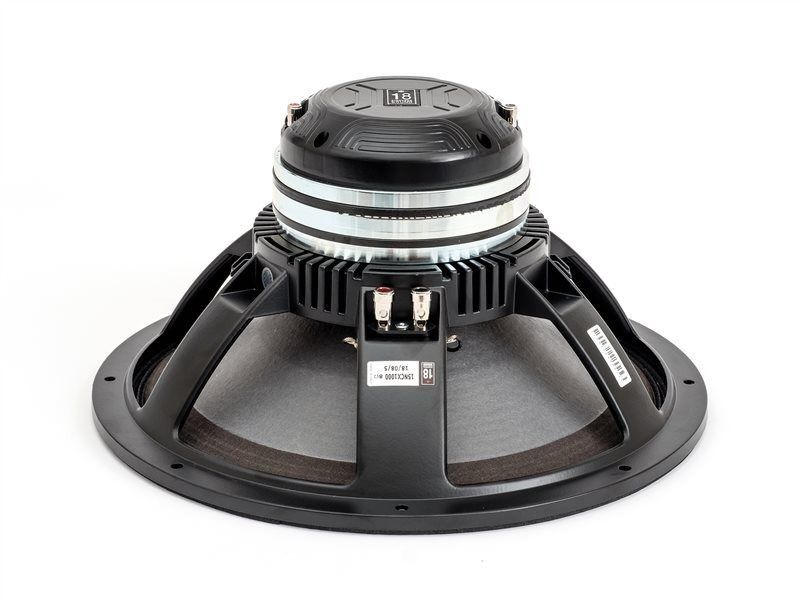

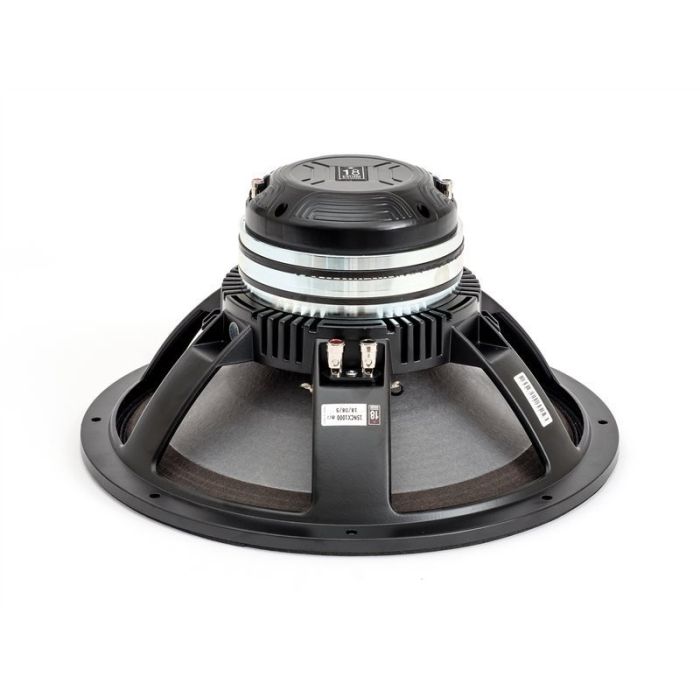

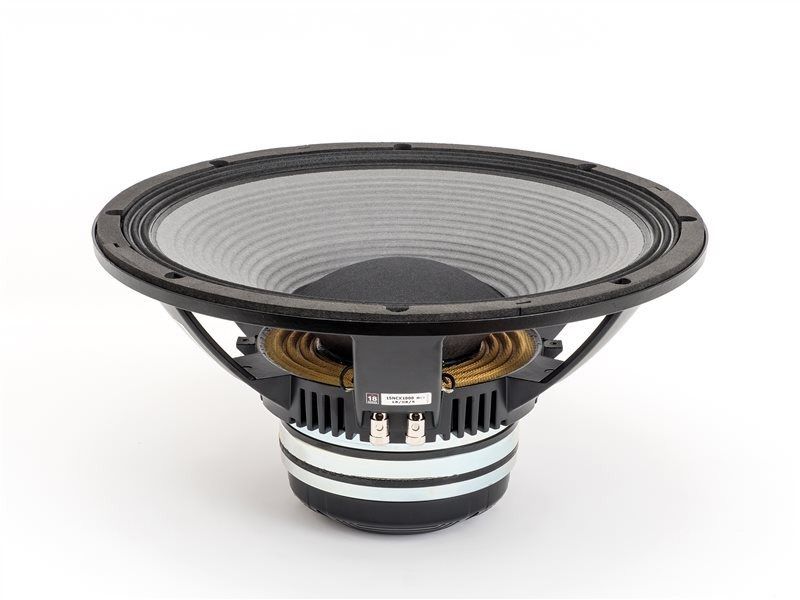

18 Sound 15NCX1000 15 inch Coax Neodymium Driver / 1460W

De 15NCX1000 is een 15" neodymium coaxiale transducer, ontworpen voor gebruik in compacte basreflexbehuizingen en podiummonitors.

De LF-conus zorgt voor een gelijkmatige respons binnen het beoogde frequentiebereik dankzij de hoogdempend pulp-samenstelling. Uitgerust met een eigen faseplug is de geïntegreerde 100 mm (4") HF-compressiedriver ontworpen om een vloeiend en samenhangend golffront te leveren bij de ingang van de hoorn over het volledige werkfrequentiebereik, met een hoge productconsistentie.

De faseplug zorgt voor lage vervorming en duidelijke verbeteringen in de weergave van midden- tot hoge frequenties. Een koperen ring op de poolkern verlaagt de inductie bij frequenties boven de 10 kHz, wat de fase- en impedantieliniariteit verbetert.

De HF-diaphragma van 4" maakt gebruik van een hittebestendige en sterke Nomex spreekspoelhouder, die direct is verbonden met het titanium membraan aan de bovenrand. Dit zorgt voor een betere energieoverdracht bij hoge frequenties, verhoogt de lineariteit en biedt ongeëvenaarde betrouwbaarheid ten opzichte van een rechte verbinding.

Een speciaal ontworpen uitgangsprofiel voor de HF is gekozen om de koppeling met het profiel van de conus te maximaliseren.

De unieke dubbele magneet met enkele motor bevat hoogwaardig neodymium, waardoor de 15NCX1000 een lichtgewicht luidspreker is binnen zijn prestatieniveau.

 96dB LF -108dB HF SPL 2.83v average sensitivity
 Dual neodymium magnet single motor
 1200W LF - 260W HF maximum program power handling
 Smooth on/off axis 90° response
 100 mm (4”) Interleaved Sandwich LF Voice coil (ISV)
 Aluminum Demodulating Ring (SDR) for minimum LF distortion
 100 mm (4”) Edge-wound Aluminum ribbon HF voice coil (EWAL)
 HF pure titanium diaphragm
 HF copper sleeve for reduced distortion and higher output
 Smooth on/off axis 90° response
 Suitable for compact enclosures and stage monitors
 The 15NCX1000 is a 15" diameter neodymium coaxial transducer designed for use in compact reflex
 enclosures and stage monitors. The LF cone provides smooth response within its intended frequency
 range thanks to its high damping pulp composition. Equipped with proprietary phase plug, the
 integrated 100mm (4") HF compression driver has been designed to give smooth coherent wavefront
 in the horn entrance in all working frequency range and high level manufacturing consistency. The
 phase plug assures low distortion with remarkable improvements in mid-high frequency reproduction.
 A copper ring on the pole piece reduces the inductance figure of frequencies above 10 kHz,
 improving phase and impedance linearisation.
 The 4" diameter HF diaphragm assembly uses a high strength, high temperature treated Nomex
 voice coil former joined directly to the titanium diaphragm on its upper bend edge, assuring
 extended frequency energy transfer. This improves linearity and shows unparalleled reliability when
 compared with a straight former joint.
 A specific HF exit profile design has been chosen in order to maximize the cone’s profile coupling.
 The unique dual magnet single motor features high grade neodymium that makes the 15NCX1000 a
 lightweight speaker for its performance class

 SPECIFICATIONS
 Nominal Diameter
 Nominal Impedance
 Minimum Impedance LF
 Frequency Range
 Dispersion Angle1
 Woofer Cone Treatment
 380 mm (14.96 in)
 8 Ω
 6.1 Ω
 44 - 3600 Hz
 90 °
 Water repellent
 SPECIFICATIONS HF UNIT
 HF Sensitivity5
 HF Nominal Power Handling6
 HF Continuous Power Handling7
 HF Voice Coil Diameter
 HF Winding Material
 Diaphragm Material
 Recommended Crossover8
 108.0 dB
 130 W
 260 W
 100 mm (4.0 in)
 Edge wound CCAW
 Titanium
 1.0 kHz
 MOUNTING AND SHIPPING INFO
 Overall Diameter
 Bolt Circle Diameter
 Baffle Cutout Diameter
 Depth
 Flange and Gasket Thickness
 Net Weight
 Shipping Weight
 Shipping Box
 393 mm (15.47 in)
 371 mm (14.61 in)
 354 mm (13.94 in)
 197 mm (7.76 in)
 12 mm (0.47 in)
 8.5 kg (18.74 lb)
 9.6 kg (21.16 lb)
 405 x 405 x 260 mm (15.94x15.94x10.24 in)
 SPECIFICATIONS LF UNIT
 LF Sensitivity2
 LF Nominal Power Handling3
 LF Continuous Power Handling4
 LF Voice Coil Diameter
 LF Winding Material
 96.0 dB
 600 W
 1200 W
 100 mm (4.0 in)
 CCAW Aluminum
 PARAMETERS
 53 Hz
 6.3 Ω
 0.32
 10.4
 0.31
 Resonance Frequency
 Re
 Qes
 Qms
 Qts
 Vas
 Sd
 η₀
 Xmax
 Mms
 Bl
 Le
 EBP
 75.0 dm3 (2.65 ft3)
 881.0 cm2 (136.56 in2)
 4.2 %
 7.5 mm
 110.0 g
 27.5 Txm
 1.4 mH
 165 Hz
